半導体チップの耐久性や信頼性向上に貢献

電子機器の小型化・軽量化・高機能化が進む中、そこに搭載される半導体パッケージにも小型化・軽量化や基板への高密度実装が求められています。このような背景を受けて、近年では「Wafer Level Chip Scale Package（WLCSP）」と呼ばれるパッケージング技術が注目されています。従来のパッケージング工程では、ウェハの切断を行った後に取り出した半導体チップを基板に固定して、ワイヤー接続や樹脂封止などを行うのに対し、WLCSPはウェハ上でこうしたパッケージとしての処理を加え、最終的にウェハを切断した後、基板に直接チップを実装します。チップの大きさがそのままパッケージとなり、小型化・軽量化を実現できることから、スマートフォンやPCにもこの技術が採用されています。

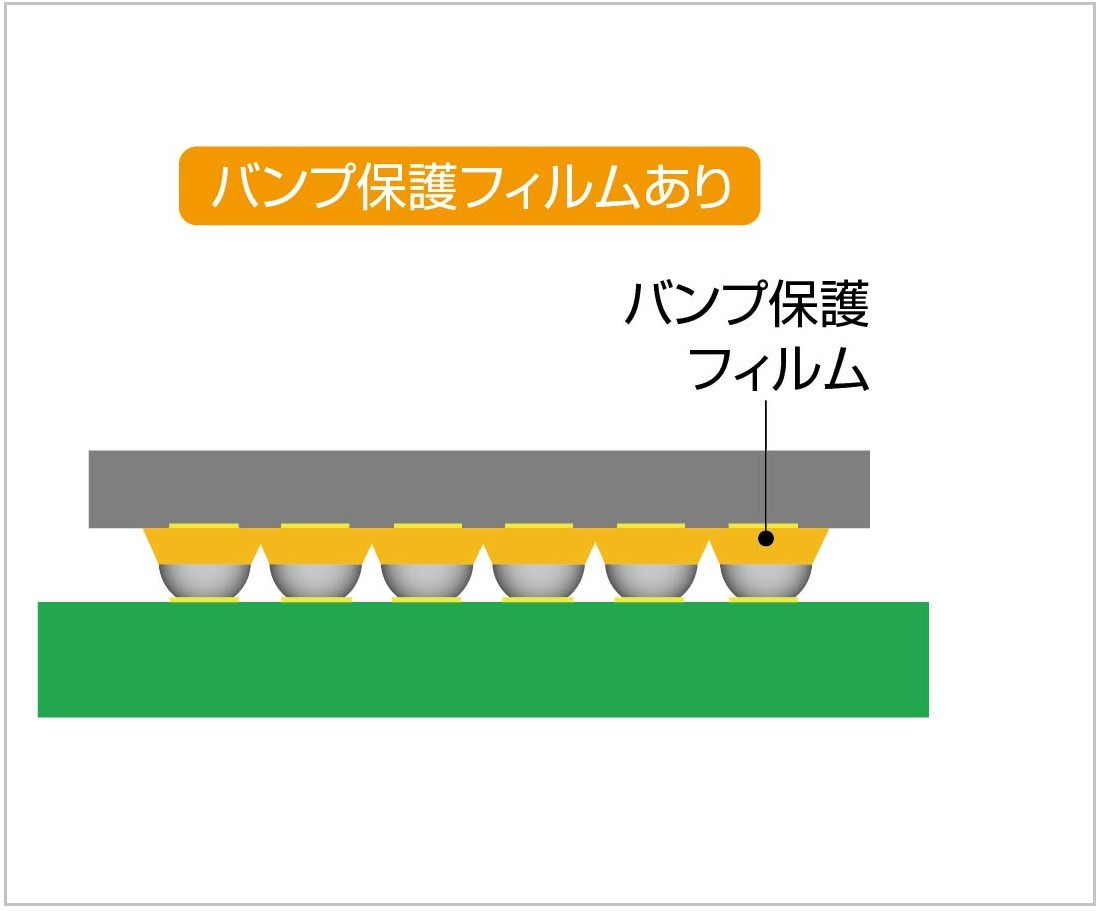

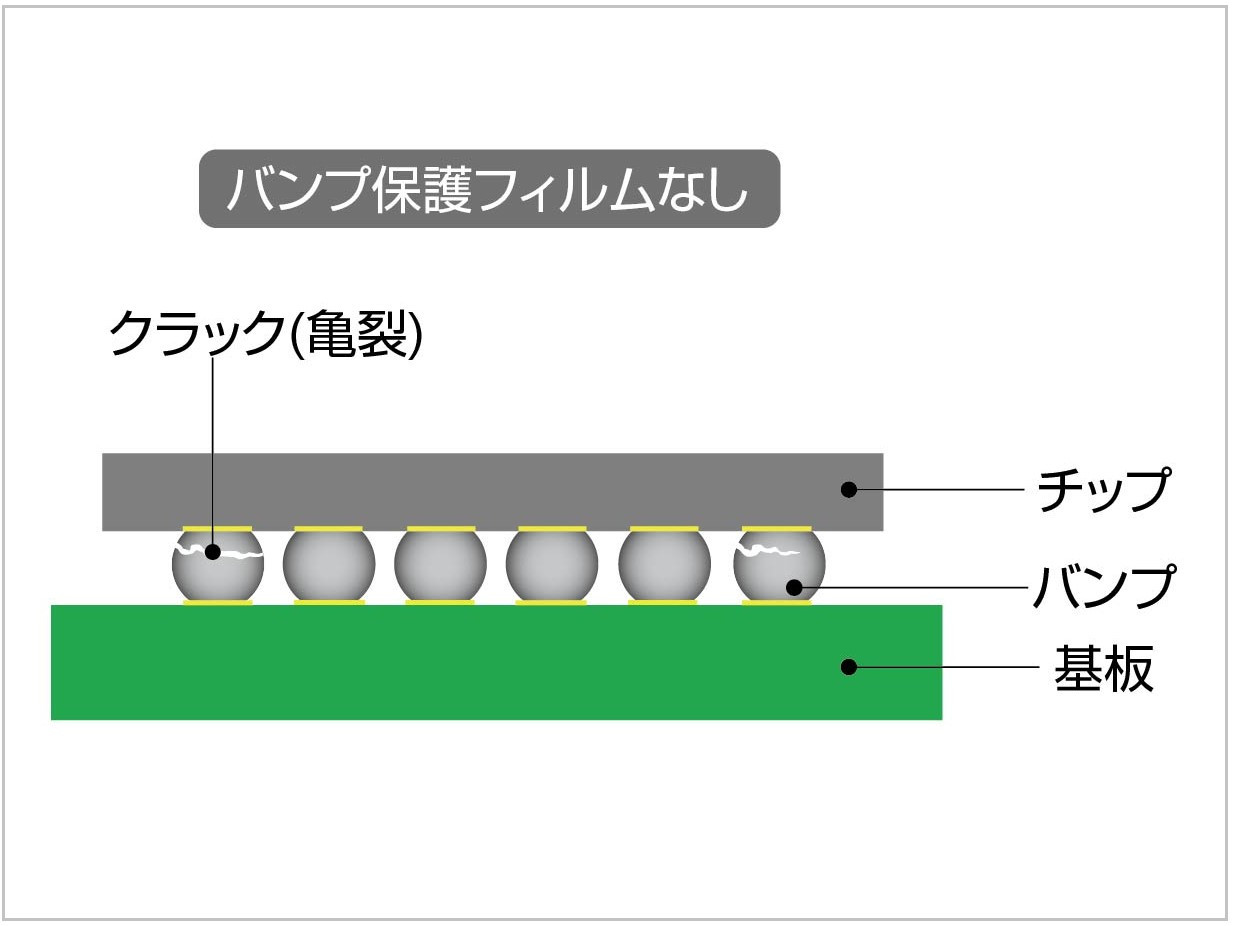

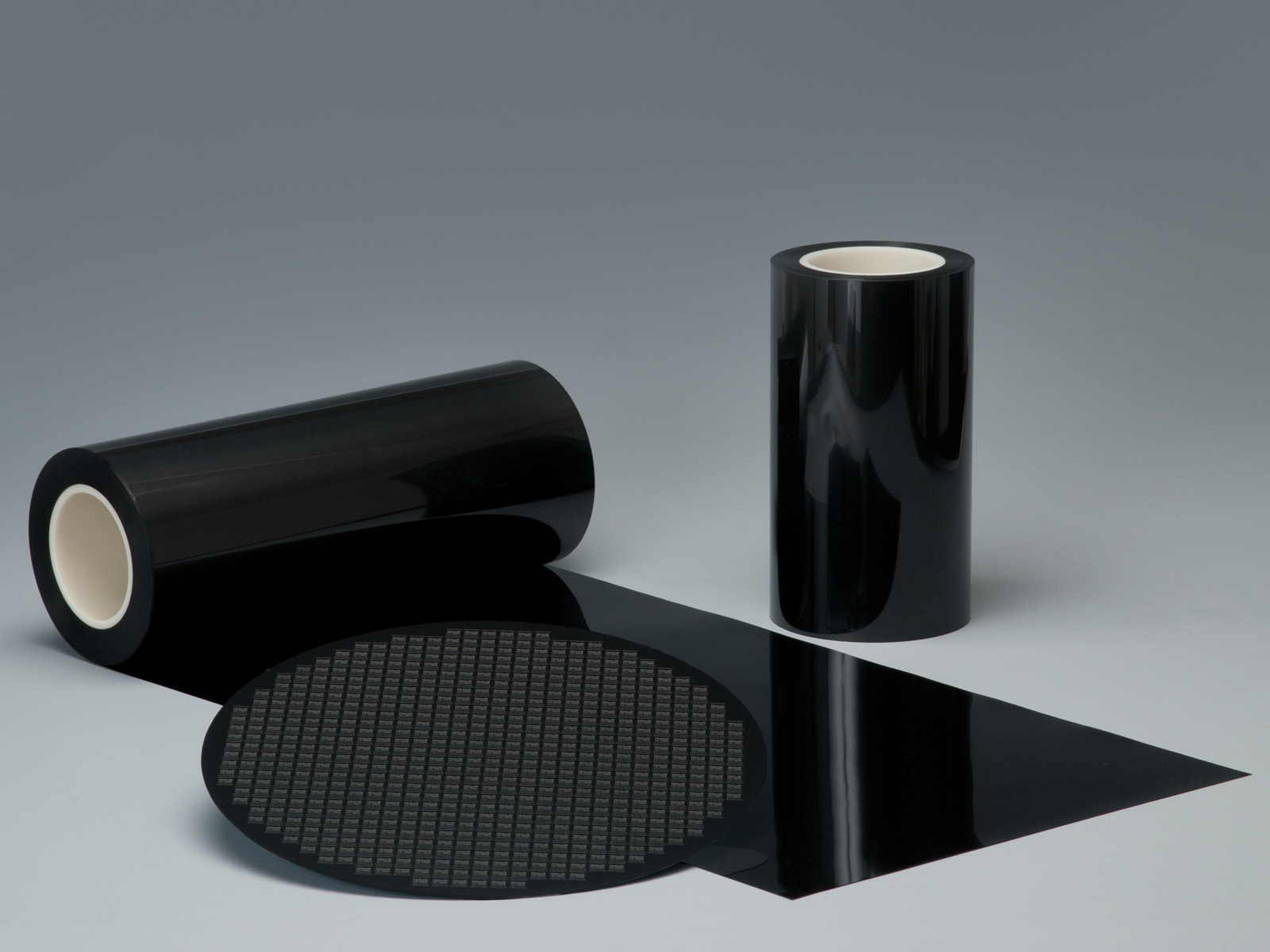

WLCSPは構造上、基板接続用の電極として突起状のバンプが形成されており、熱による変形や応力などの負荷が掛かると、この部分にクラック（亀裂）が生じてしまいます。当社では突起状の電極を樹脂で保護することでこれを抑制し、半導体チップの耐久性や信頼性を向上させるバンプ保護フィルムを開発しました。

新たな装置の導入や製造プロセスの変更が不要

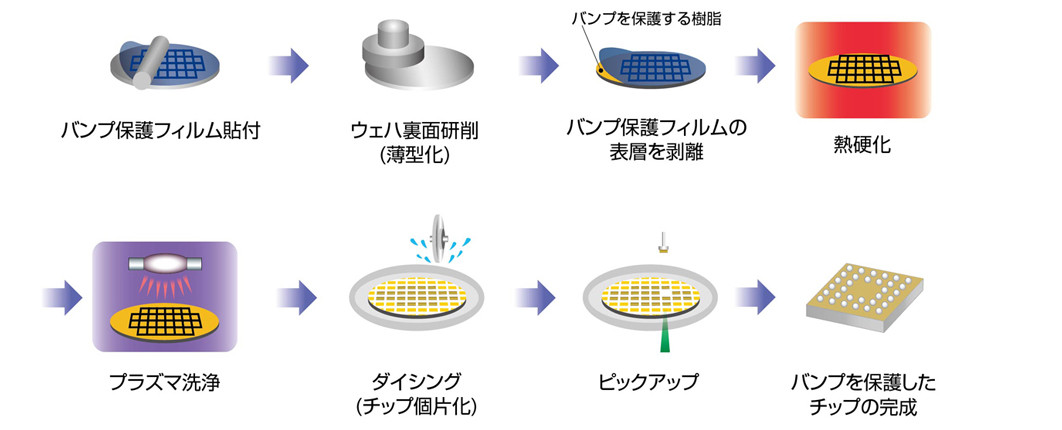

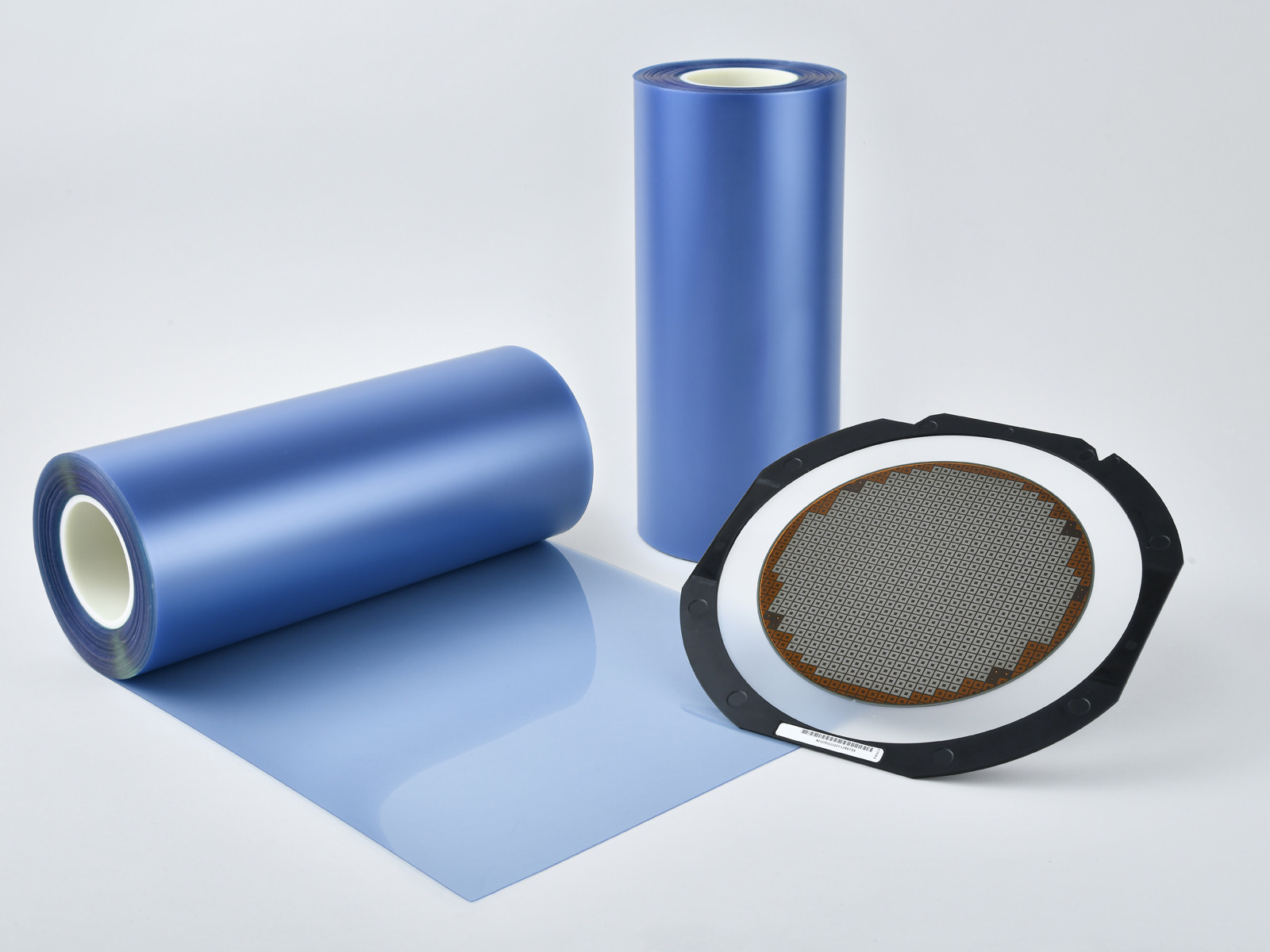

今回開発したバンプ保護フィルムは、温度によって樹脂の粘度が変化する設計になっており、バンプを形成した回路面に加熱しながら貼付することで、空気が入ることなく凹凸面に追従させることが可能です。また、このフィルムはバックグラインド（ウェハ裏面を研削し、薄型化する）工程の際に表面を保護し、研削水・研削屑の浸入による回路面の汚染を防ぐ機能も兼ね備えています。

そして、バックグラインド工程の後、このフィルムの表層を剥がすとバンプを保護する樹脂のみが残る仕様になっています。新たな装置の導入や製造プロセスの変更を必要とせず、またフィルム自体はバンプの形状や大きさの違いに応じたカスタム対応も可能です。当社では今後も、半導体チップの信頼性向上に貢献するテープや装置、製造プロセスの提案に努めていきます。
